Hoe bepaal ik de afmetingen voor een opdekdeur?

Breedte van een opdekdeur

De breedte van een opdekdeur kan je bepalen op twee manieren. Je meet de bestaande deur op of meet de breedte in het bestaande kozijn. Standaardbreedtematen zijn: 630mm, 680 mm, 730 mm, 780 mm, 830 mm, 880 mm en 930 mm

Bestaande deur vernieuwen:

Een opdekdeur heeft door de opdekrand verschillende breedte maten. Een deel dat in het kozijn valt waar een insteekslot in gemonteerd is en een breder deel wat op het kozijn valt en waar de paumelle scharnieren in zijn gedraaid. De juiste breedtemaat van de deur is de kleinste breedte zonder opdekranden, het deel waar het insteekslot in is gemonteerd.

Opdekkozijn inmeten:

Een opdekdeur meet je voor de breedtemaat in de binnenzijde van het kozijn op. De opdekdeur valt gedeeltelijk in het kozijn en die sponningmaat is belangrijk.

Hoogte van een opdekdeur

Het makkelijkste is de hoogte op te meten van een bestaande opdekdeur aan de lange zijde inclusief de opdekrand. Dit is de zijde waar de paumelle scharnieren zichtbaar zijn.

Bij een bestaand opdekkozijn bepaal je de hoogte maat door de hoogte in het kozijn op te meten en daar 13 mm voor de opdekrand bij op te tellen (uitzondering, bij Svedex deuren 9 mm) - de ruimte van gemiddeld 8 mm tussen vloer en de opdekdeur. De standaard hoogtematen van opdekdeuren zijn: 201.5 cm, 211.5 cm en 231.5 cm.

Hoogte van de paumelle gaten

De hoogte van paumellegaten/scharnier gaten (6 mm) in opdekdeuren is in Nederland gestandaardiseerd. De onderstaande maten worden hierbij aangehouden:
Deurhoogte 2015 mm - 236 mm + 1736 mm (gemeten vanaf bovenzijde deur)
Deurhoogte 2115 mm - 336 mm + 1836 mm (gemeten vanaf bovenzijde deur)
Deurhoogte 2315 mm - 336 mm + 536 mm + 2036 mm (gemeten vanaf bovenzijde deur)

* Bekijk de video en extra uitleg op informatie opdekdeuren.

De zijde van de scharnieren is de draairichting.

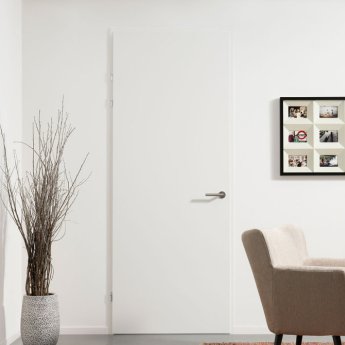

Svedex SL1, de meest verkochte opdekdeur.(afbeelding is draairichting links)
